Привет. Оцени пожалуйста дальность приемопередатчика на базе чипа RFM69HCW?

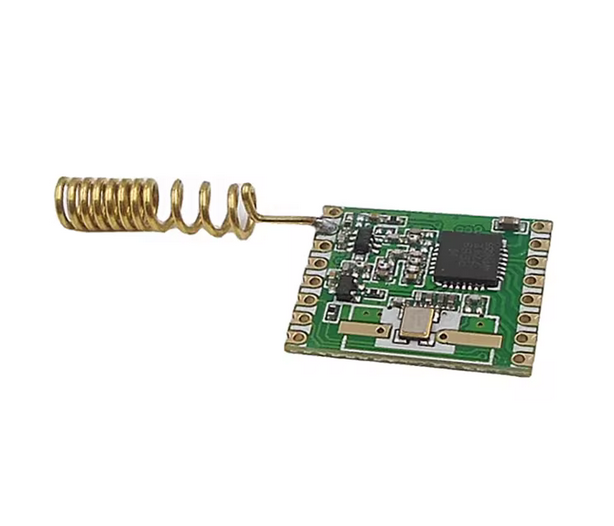

The RFM69HCW is a high-performance, low-power RF transceiver operating in
315MHz;
433MHz;
868MHz;
915MHz
ISM bands.
Designed for long-range , low-power applications;
it offers:
Long-Range & High Sensitivity: Up to +20dBm (100mW) transmit power
120dBm sensitivity (at 1.2kbps) for reliable communication in noisy environments.

с разными антеннами

Антенны для производства в ГИ :

Фрактальные Антенны того же автора :

Радио дяди Чарли - R4HFZ

Канал отличного преподавателя по Антеннам (бескорыстен)

https://www.youtube.com/@R4HFZ

RFM69 module (~ 1.5 USD)

https://www.aliexpress.com/item/1005006385322651.html?spm=a2g0o.productlist.main.27.b657ve4dve4d6w&algo_pvid=7b350030-d34d-430e-9f97-75e510329a36&algo_exp_id=7b350030-d34d-430e-9f97-75e510329a36-26&pdp_ext_f=%7B%22order%22%3A%2214%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CZK%2186.73%2121.25%21%21%214.04%210.99%21%4021038e6617532859732608977e086d%2112000036980029156%21sea%21CZ%210%21ABX&curPageLogUid=PVrm955h0CYS&utparam-url=scene%3Asearch%7Cquery_from%3A

DS:

Дальность приемопередатчика на базе RFM69HCW зависит от множества факторов, включая частоту, мощность передачи, чувствительность приемника, тип антенны, рельеф местности и помехи.

Основные параметры RFM69HCW:

Диапазоны частот: 315 МГц, 433 МГц, 868 МГц, 915 МГц
Мощность передачи: до +20 dBm (100 мВт)
Чувствительность: до -120 dBm (при 1.2 кбит/с)
Скорость передачи данных: 1.2 – 300 кбит/с (чем ниже скорость, тем выше дальность)

Ориентировочная дальность в разных условиях:

Условия Антенна (λ/4, ~17 см для 433 МГц) Внешняя направленная антенна (Yagi, GP)
Открытая местность (LOS) 1–3 км 5–10 км (при хороших условиях)
Городская застройка 300–800 м 1–3 км
Внутри зданий 50–200 м 200–500 м

LOS (Line of Sight) – прямая видимость без препятствий.

Факторы, влияющие на дальность:

1. Частота:
315/433 МГц – лучше проникают через препятствия, но антенны длиннее.
868/915 МГц – меньшая длина антенны, но хуже прохождение через стены.

2. Мощность передачи:
Максимальная мощность +20 dBm (100 мВт) дает лучшую дальность, но требует хорошего охлаждения и может быть ограничена законодательством.

3. Чувствительность приемника:
На низких скоростях (1.2–2.4 кбит/с) достигается -120 dBm, что увеличивает дальность.

4. Антенна:
Штыревая (λ/4): простая, но эффективная в ближней зоне.
Диполь или GP: улучшает дальность на 30–50%.
Направленная (Yagi, спиральная): может увеличить дальность в 2–5 раз.

5. Помехи и рельеф:
В городе дальность снижается из-за зданий и Wi-Fi/GSM-помех.
В лесу или холмистой местности сигнал может затухать сильнее.

Вывод:

В идеальных условиях (открытое поле, прямая видимость) с хорошей антенной можно достичь 5–10 км на низких скоростях.
В городской среде реальная дальность обычно 300–1000 м.
Для максимальной дальности используйте направленные антенны, низкую скорость передачи и минимум препятствий.

Если нужны конкретные тесты – уточните частоту, антенну и условия эксплуатации.

Me:

разработай, пожалуйста, проект на базе модуля
https://www.aliexpress.com/item/1005006385322651.html?spm=a2g0o.productlist.main.27.b657ve4dve4d6w&algo_pvid=7b350030-d34d-430e-9f97-75e510329a36&algo_exp_id=7b350030-d34d-430e-9f97-75e510329a36-26&pdp_ext_f=%7B%22order%22%3A%2214%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CZK%2186.73%2121.25%21%21%214.04%210.99%21%4021038e6617532859732608977e086d%2112000036980029156%21sea%21CZ%210%21ABX&curPageLogUid=PVrm955h0CYS&utparam-url=scene%3Asearch%7Cquery_from%3A

DS:

Проект на базе RFM69HCW (433 МГц) – Дальномерная радиосеть с передачей данных

Этот проект представляет собой радиосеть на 433 МГц с использованием модулей RFM69HCW (из вашей ссылки) и микроконтроллера Arduino Nano/ESP8266. Система позволяет передавать данные (например, показания датчиков) на расстояние до 3 км в открытой местности и 300–800 м в городе.

1. Компоненты

Название Количество Ссылка (пример)

Модуль RFM69HCW (433 МГц) 2+ [AliExpress](https://www.aliexpress.com/item/1005006385322651.html) Arduino Nano / ESP8266 1–2 [AliExpress](https://www.aliexpress.com/item/1005006385322651.html) Антенна 433 МГц (штыревая, ~17 см) 2 [AliExpress](https://www.aliexpress.com/item/1005006385322651.html) Датчик температуры (DHT22) 1 Опционально Датчик влажности почвы 1 Опционально Аккумулятор 3.7V (18650) 1–2 Для автономности https://www.aliexpress.com/item/1005004853684415.html?spm=a2g0o.productlist.main.7.3436184fa2sSie&algo_pvid=39654fb6-8e24-47ab-941c-25aa166fd8d8&algo_exp_id=39654fb6-8e24-47ab-941c-25aa166fd8d8-6&pdp_ext_f=%7B%22order%22%3A%22688%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CZK%21227.35%2121.25%21%21%2110.59%210.99%21%40210385db17532868012616836e5806%2112000046556458653%21sea%21CZ%210%21ABX&curPageLogUid=yRHB73REUU9B&utparam-url=scene%3Asearch%7Cquery_from%3A Плата питания (TP4056) 1 Для зарядки https://www.aliexpress.com/item/1005006137747333.html?spm=a2g0o.productlist.main.7.200978989F73zg&algo_pvid=3f511dac-e312-4d34-a3e4-5cab0f286675&algo_exp_id=3f511dac-e312-4d34-a3e4-5cab0f286675-6&pdp_ext_f=%7B%22order%22%3A%221637%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CZK%2134.14%2121.25%21%21%2111.40%217.10%21%40210390b817532867264993007e2145%2112000035928826207%21sea%21CZ%210%21ABX&curPageLogUid=JXeyr8IkK1I1&utparam-url=scene%3Asearch%7Cquery_from%3A

2. Схема подключения

RFM69HCW + Arduino Nano

RFM69HCW Arduino Nano
VCC 3.3V
GND GND
SCK D13
MISO D12
MOSI D11
NSS D10
DIO0 D2
RESET D9

Датчики (опционально)

DHT22 → D5 (цифровой)
Датчик влажности → A0 (аналоговый)

3. Прошивка (Arduino IDE)

Передатчик (Sensor Node)

\(C_{++}\)



#include 'SPI.h'

#include 'RH_RF69.h'



#define RF69_FREQ 433.0

#define RFM69_CS      10

#define RFM69_INT     2

#define RFM69_RST     9





RH_RF69 rf69(RFM69_CS, RFM69_INT);



void setup() {
  Serial.begin(9600);


  pinMode(RFM69_RST, OUTPUT);


  digitalWrite(RFM69_RST, LOW);


  delay(10);


  digitalWrite(RFM69_RST, HIGH);


  delay(10);



  if (!rf69.init()) {
    Serial.println("RFM69 не инициализирован!");


    while (1);


  }
  rf69.setFrequency(RF69_FREQ);


  rf69.setTxPower(20, true);

  Максимальная мощность (100 мВт)  Serial.println("Передатчик готов!");


}

void loop() {
  float temp = 25.5;

  Замените на данные с датчика  char buffer[20];


  sprintf(buffer, "TEMP:%.1f", temp);



  rf69.send((uint8_t *)buffer, strlen(buffer));


  rf69.waitPacketSent();


  Serial.println("Данные отправлены: " + String(buffer));


  delay(5000);

  Отправка каждые 5 сек}

Приемник (Base Station)

 C++

#include

#include



#define RF69_FREQ 433.0

#define RFM69_CS      10

#define RFM69_INT     2

#define RFM69_RST     9


RH_RF69 rf69(RFM69_CS, RFM69_INT);



void setup() {
  Serial.begin(9600);


  pinMode(RFM69_RST, OUTPUT);


  digitalWrite(RFM69_RST, LOW);


  delay(10);


  digitalWrite(RFM69_RST, HIGH);


  delay(10);



  if (!rf69.init()) {
    Serial.println("RFM69 не инициализирован!");


    while (1);


  }
  rf69.setFrequency(RF69_FREQ);


  Serial.println("Приемник готов!");


}

void loop() {
  if (rf69.available()) {
    uint8_t buf[RH_RF69_MAX_MESSAGE_LEN];


    uint8_t len = sizeof(buf);


    if (rf69.recv(buf, &len)) {
      Serial.print("Получено: ");


      Serial.println((char*)buf);


    }
  }
}

4. Улучшение дальности

1. Антенна:
Замените штатную на дипольную или GP-антенну (увеличит дальность на 30–50%).
Для сверхдальней связи (5+ км) используйте направленную антенну Yagi: https://www.aliexpress.com/item/1005002199782579.html?spm=a2g0o.productlist.main.6.392065eaXAUZKn&algo_pvid=e859082f-7f70-43b3-9ee3-0f6c77c88724&algo_exp_id=e859082f-7f70-43b3-9ee3-0f6c77c88724-5&pdp_ext_f=%7B%22order%22%3A%222074%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CZK%2187.80%2121.25%21%21%214.09%210.99%21%40211b655217532901025517480eb183%2112000019042371520%21sea%21CZ%210%21ABX&curPageLogUid=JDdCkglh1pT8&utparam-url=scene%3Asearch%7Cquery_from%3A

2. Настройки RFM69HCW:
Уменьшите скорость передачи (`rf69.setModemConfig(RH_RF69::FSK_Rb2Fd5)`) для большей дальности.
Убедитесь, что мощность на +20 dBm.

3. Питание:
Используйте стабилизированный 3.3V (например, через LDO-регулятор).
Для автономности – литиевый аккумулятор 18650 + солнечная панель.

5. Применение проекта

✅ Удаленный мониторинг (температура, влажность, CO₂)
✅ Датчики для умного дома (без Wi-Fi)
✅ Дальномерные сенсорные сети (до 3–5 км)
✅ ЛПС (LoRa-like система для малых расстояний)

Итог

Этот проект позволяет создать радиосеть с передачей данных на несколько километров с минимальными затратами. Дальность можно увеличить за счет антенн и снижения скорости передачи.

Что дальше?

Подключите ESP8266 для отправки данных в интернет.
Реализуйте меш-сеть из нескольких узлов.
Добавьте энергосберегающий режим (Sleep Mode) для автономной работы.

Если нужно что-то доработать – пишите! 🚀

Me:

расскажи, как реализовать меш-сеть?

DS:

Реализация Mesh-сети на RFM69HCW (315/433/868/915 МГц)

Mesh-сеть позволяет устройствам ретранслировать данные через соседние узлы, увеличивая зону покрытия и отказоустойчивость.

1. Выбор протокола и логики сети

RFM69HCW не имеет встроенной Mesh-реализации, но её можно создать программно. Варианты:
Упрощенный Flooding Mesh (каждый узел ретранслирует все сообщения).
RPL (IPv6 Mesh) – сложнее, требует мощных МК (ESP32).
Гибридный подход (статическая маршрутизация + ретрансляция). В этом проекте используем Flooding Mesh – простой, но рабочий вариант.

2. Архитектура сети

Каждый узел имеет уникальный ID (например, `1`, `2`, `3`).
Пакет содержит:

cpp
  struct Packet {
    uint8_t senderID;

     ID отправителя    uint8_t targetID;

     ID получателя (255 = broadcast)    uint8_t packetID;

     Уникальный номер пакета (для избежания петель)    uint8_t hops;

         Число оставшихся прыжков (TTL)    char    data[32];

     Полезная нагрузка  };

Алгоритм:
1. Узел отправляет пакет.
2. Соседние узлы принимают его, уменьшают `hops` и ретранслируют (если `hops > 0`).
3. Пакет игнорируется, если его `packetID` уже был обработан.

3. Код для Mesh-сети (Arduino)

Общие настройки (для всех узлов)

cpp
#include
#include

#define RF69_FREQ  433.0
#define NODE_ID    1   Уникальный ID для каждого узла!#define MAX_HOPS   5   Максимальное число ретрансляций
RH_RF69 rf69(10, 2);

   CS, INT
struct Packet {
  uint8_t senderID;


  uint8_t targetID;


  uint8_t packetID;


  uint8_t hops;


  char    data[32];


};



uint8_t lastPacketID = 0;

Инициализация

cpp
void setup() {
  Serial.begin(9600);


  pinMode(9, OUTPUT);

   RST  digitalWrite(9, LOW);


  delay(10);


  digitalWrite(9, HIGH);


  delay(10);



  if (!rf69.init()) Serial.println("RFM69 error!");


  rf69.setFrequency(RF69_FREQ);


  rf69.setTxPower(20, true);


  Serial.println("Mesh node ready. ID: " + String(NODE_ID));


}

Отправка пакета

cpp
void sendPacket(uint8_t targetID, const char* message) {
  Packet packet;


  packet.senderID = NODE_ID;


  packet.targetID = targetID;


  packet.packetID = ++lastPacketID;


  packet.hops = MAX_HOPS;


  strncpy(packet.data, message, 32);



  rf69.send((uint8_t*)&packet, sizeof(packet));


  rf69.waitPacketSent();


  Serial.println("Sent: " + String(message));


}

Прием и ретрансляция

cpp
void loop() {
  if (rf69.available()) {
    Packet packet;


    uint8_t len = sizeof(packet);


    if (rf69.recv((uint8_t*)&packet, &len)) {
       Если пакет для этого узла или broadcast      if (packet.targetID == NODE_ID || packet.targetID == 255) {
        Serial.print("Received from ");


        Serial.print(packet.senderID);


        Serial.print(": ");


        Serial.println(packet.data);


      }

       Ретрансляция (если не наш пакет и hops > 0)      if (packet.senderID != NODE_ID && packet.hops > 0) {
        packet.hops--;


        packet.senderID = NODE_ID;


        rf69.send((uint8_t*)&packet, sizeof(packet));


        rf69.waitPacketSent();


        Serial.println("Relayed packet.");


      }
    }
  }

   Пример: отправка сообщения каждые 10 сек  static uint32_t lastSend = 0;


  if (millis() - lastSend > 10000) {
    sendPacket(255, "Hello from node " + String(NODE_ID));


    lastSend = millis();


  }
}

4. Тестирование сети

1. Соберите 3+ узла с разными `NODE_ID` (1, 2, 3...).
2. Разместите их в цепочке так, чтобы крайние узлы не "слышали" друг друга.
3. Отправьте сообщение с узла `1` на узел `3` – оно должно пройти через узел `2`.

5. Оптимизации

Таблица маршрутов – чтобы избежать избыточной ретрансляции.
RSSI-фильтрация – передавать пакет только если сигнал выше порога.
Энергосбережение – уводить узлы в сон между передачами.

6. Готовые решения

Если нужна более продвинутая Mesh-сеть:
RadioHead (библиотека для Arduino) – имеет базовую Mesh-реализацию.
PainlessMesh – для ESP8266/ESP32 (но не для RFM69).
LoRaMesh – на базе SX1276 (аналог LoRa).

Вывод

Вы реализовали простую Mesh-сеть на RFM69HCW с ретрансляцией пакетов. Дальше можно улучшать алгоритм маршрутизации и добавлять новые функции (шифрование, сенсоры, энергоменеджмент).
Если нужно углубиться в конкретный аспект – спрашивайте! 🚀
