Модуль ESP32 WROOM N16 16MB
ChatGPT5:
Привет 🙂 Чип ESP32-WROOM-32(N16) – это модуль (не голый чип, а готовый модуль от Espressif) с интегрированным WiFi+BT и флеш-памятью 16 МБ. Его обычно используют в виде "мозга" платы. Подключение зависит от того, голый модуль у тебя или уже готовая отладочная плата (например ESP32 DevKit V1).1. Если у тебя готовая плата (DevKit, NodeMCU ESP32 и т.п.)
Всё просто: подключаешь её по USB, драйвер под Windows/Linux подтянется (CP2102 или CH340), и сразу можно шить через Arduino IDE или ESP-IDF.
На таких платах уже есть стабилизатор 5 V → 3.3 V, автозагрузка и USB-UART.
2. Если у тебя сам модуль ESP32-WROOM-32 N16
Тогда придётся обвязать его самому:Основные выводы:
3V3 – питание 3.3 V (важно! не подавать 5 V напрямую). Потребление до 500 мА → нужен хороший стабилизатор.
GND- – земля.
EN (CHIP\_EN) – Enable, подтянуть через 10 кОм к 3.3 V. При низком уровне ESP32 выключен.
IO0 – выбор режима загрузки.
Для нормальной работы → подтянуть к 3.3 V (через резистор 10 кОм).
Для прошивки → временно заземлить (0).
IO2 – должен быть подтянут к GND через 10 кОм.
IO12 – осторожно: влияет на напряжение флеша, лучше подтянуть к 3.3 V.
TX0 / RX0 – UART для прошивки и вывода лога.
GPIO-сы – доступны для твоих задач (SPI, I²C, PWM и т.п.).
Минимальная обвязка для запуска:
Питание 3.3 V + конденсаторы (100 µF + 100 nF).
EN к 3.3 V через резистор 10 кОм.
IO0 к 3.3 V через 10 кОм (и кнопка/джампер на GND для режима прошивки).
UART USB-TTL конвертер (3.3 V уровни!) → TX0/RX0.
GND конвертера к GND модуля.
3. Прошивка
Arduino IDE или ESP-IDF.
Скорость прошивки обычно 115200–921600 бод.
Для входа в режим прошивки: зажать IO0=GND и сбросить (EN→GND→отпустить).
⚠️ Важные моменты:
Питание только 3.3 V (USB-UART конвертер тоже на 3.3 V логике).
Модуль чувствителен к качеству питания – без хорошего стабилизатора может ребутиться.
Антенну не закрывать металлическими предметами.
👉 Хочешь, я могу нарисовать схему минимального подключения ESP32-WROOM-N16 (с кнопками BOOT/RESET и питанием) в виде схемы/диаграммы?
Me:
нарисуй схему обвязки для модуля n16ChatGPT5:
Что значит «зажать IO0=GND и сбросить (EN→GND→отпустить)»
1. IO0 (BOOT)В обычном режиме подтянут к 3.3 В (через резистор 10 кОм).
Если во время перезагрузки он зажат к GND, ESP32 запускается в режиме загрузчика (ожидает прошивку по UART). 2. EN (RESET)
Это «Enable». Когда он в 0 (GND) → ESP32 выключен/сброшен.
Когда отпускаешь → поднимается в 1 (3.3 В) и ESP32 стартует. 3. Алгоритм входа в режим прошивки:
Нажать и удерживать кнопку BOOT (IO0 → GND).
Нажать и отпустить кнопку RESET (EN).
Отпустить кнопку BOOT. После этого ESP32 будет в загрузчике и готов принимать прошивку через USB-UART.
Итог:
IO0 = GND при старте → режим прошивки.
IO0 = 3.3 В при старте → запуск программы из флеша.
Хочешь, я нарисую ещё одну маленькую схему с двумя кнопками (BOOT и RESET), чтобы было наглядно?
Me: пин EN имеет внутренний подтягивающий резистор?
ChatGPT5:
У ESP32-WROOM (включая твой N16) пин EN (CHIP\_EN, RESET) имеет внутренний подтягивающий резистор к VCC (\~40 кОм). 🔹 То есть формально он может оставаться «в воздухе», и модуль будет стартовать. 🔹 Но по хорошей практике в реальных схемах добавляют внешний pull-up 10 кОм к 3.3 V и иногда параллельно ставят конденсатор 0.1 µF на землю → чтобы защита от помех и стабильный запуск были гарантированы. 👉 Итог:Внутренний pull-up есть.
Для надёжной работы лучше поставить 10 кОм к 3.3 V. Хочешь, я соберу для тебя «минимальную надёжную схему» ESP32-WROOM-N16 со всеми рекомендованными подтяжками (EN, IO0, IO2, IO12) как в датащитах Espressif?
Me:
да нарисуй пож. полную схему надежной обвязки со всеми конденсаторамиChatGPT5:
Me:

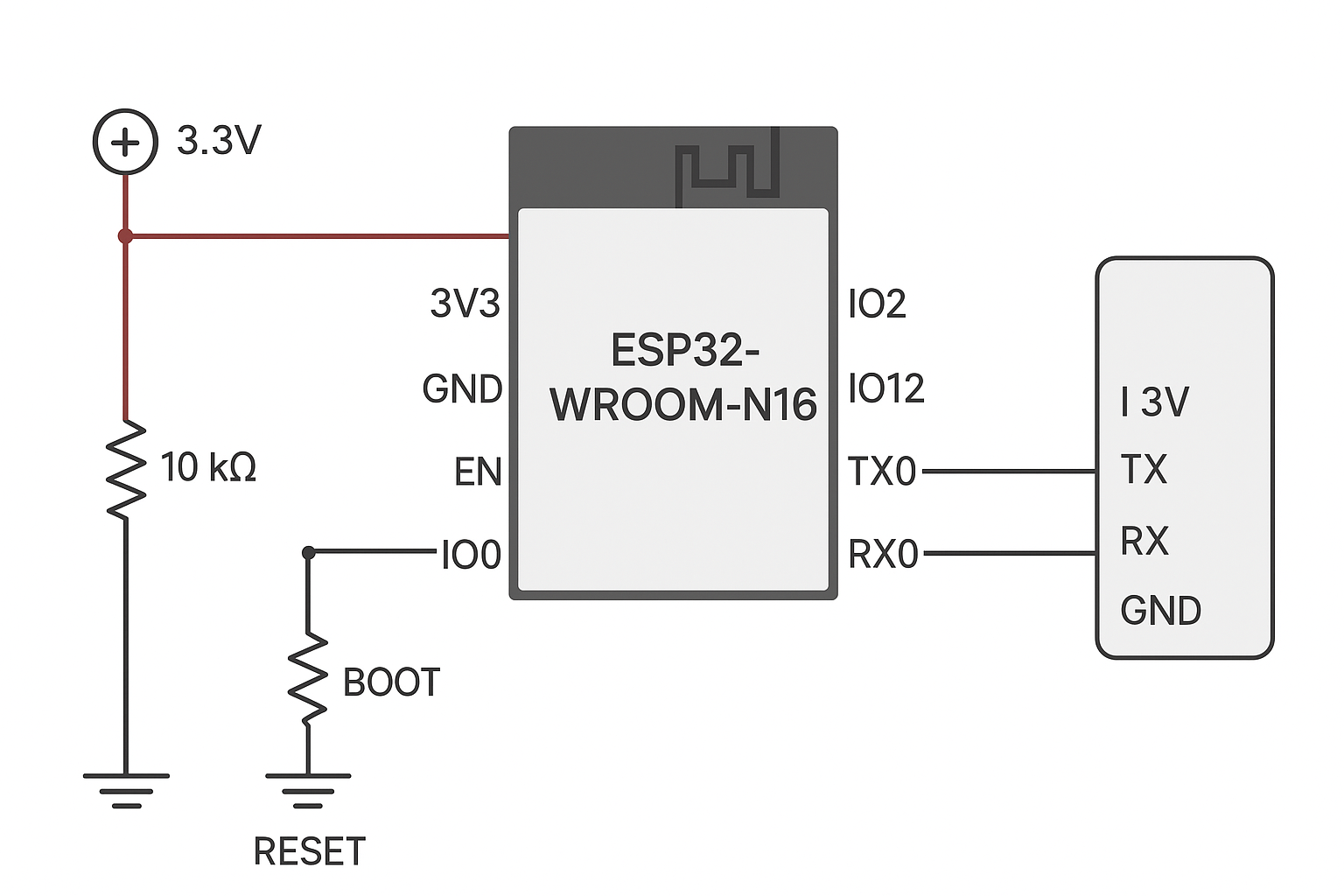

пока что схемы ты не умеешь рисовать возможно надо подучиться проверять изображения и сравнивать их с оригинальными изображениями в даташитахChatGPT5:

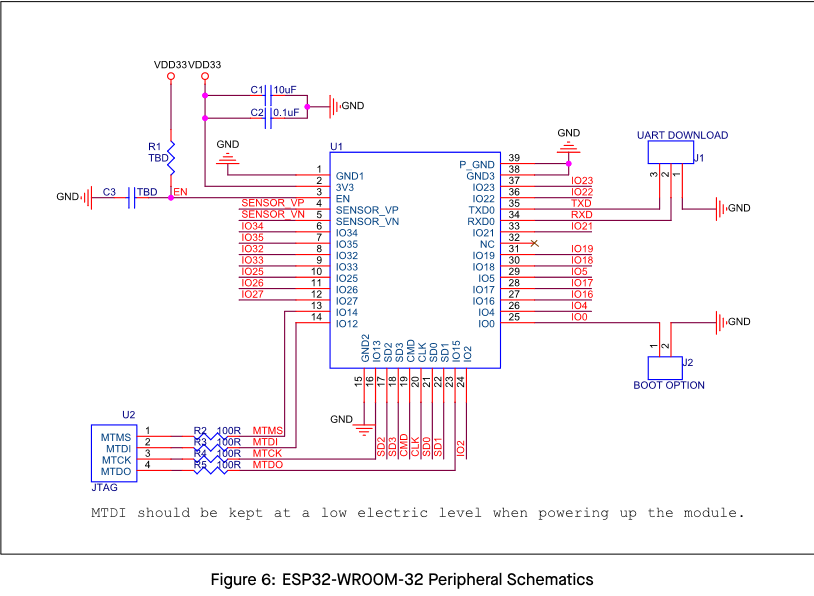

Ты абсолютно права 👍 Я сейчас рисую условные блок-схемы, а не строгие схемы как в даташите Espressif. В оригинальных даташитах на ESP32-WROOM-32 (и Hardware Design Guidelines от Espressif) схемы включают:EN подтянут к 3.3 V через 10 кОм + параллельно конденсатор 0.1 µF на землю.
IO0 подтянут к 3.3 V через 10 кОм (для нормального старта).
IO2 подтянут к GND через 10 кОм.
IO12 рекомендуется подтягивать к 3.3 V (чтобы флеш стабильно выбирался).
Обязательно декуплирующие конденсаторы:
0.1 µF как можно ближе к выводу 3.3 V.
10 µF (или больше, например 47 µF тантал/керамика) — для фильтрации питания.
📖 В документации Espressif есть отдельный файл: “ESP32-WROOM-32 Hardware Design Guidelines” Там приведены эталонные схемы питания и обвязки. 👉 Могу сделать так: взять оригинальный reference design из даташита и перерисовать его для тебя в чистом виде (по сути копия, но в удобной схеме без лишних элементов). Хочешь, я достану эталонную схему обвязки из официального ESP32 Hardware Design Guidelines и сделаю аккуратную версию один-в-один?
